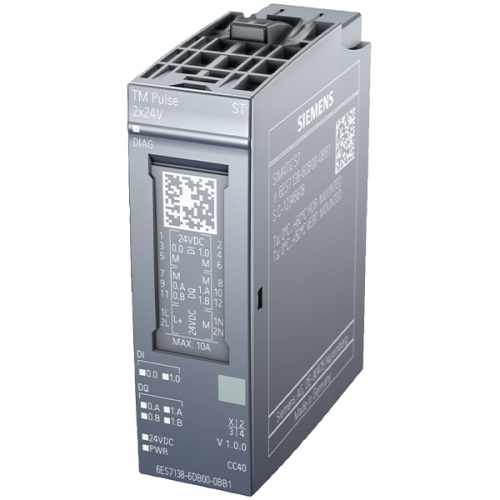

Технологический модуль Siemens 6ES7138-6DB00-0BB1

Технологический модуль Siemens 6ES7138-6DB00-0BB1 Подробнее
                Напряжение нагрузки L+

Номинальное значение (пост. ток)    24 V

Допустимый диапазон, нижний предел (пост. ток)    19,2 V

Допустимый диапазон, верхний предел (пост. ток)    28,8 V

Защита от короткого замыкания    Да

Защита от перепутывания полярности    Да; от разрушения

Входной ток

Макс. потребление тока    70 mA; без нагрузки

Питание датчика

Число выходов    2; общее питание датчика 24 В для обоих каналов

Питание датчика 24 В

24 В    Да; L+ (-0,8 В)

Защита от короткого замыкания    Да; на модуль, электронный

Макс. выходной ток    300 mA

Цифровые входы

Число входов    2; 1 на канал

Входная характеристика по IEC 61131, тип 3    Да

Функции цифровых входов, параметрируемые

свободно используемый цифровый вход    Да

Включение HW для цифрового выхода    Да

Входное напряжение

Вид входного напряжения    пост. ток

Номинальное значение (пост. ток)    24 V

для сигнала "0"    от -30 до +5 В

для сигнала "1"    от +11 до +30 В

Мин. допустимое напряжение на входе    -30 V

Макс. допустимое напряжение на входе    30 V

Входной ток

для сигнала "1", тип.    2,5 mA

Цифровые выводы

Вид цифровых выходов    P- и M-коммутирование

Вид выходов    2; 1 на канал

с вытекающим током    Да

с втекающим током    Да

Защита от короткого замыкания    Да; электронная/тепловая

Нормальный порог срабатывания    6,8 A со стандартным выходом, 2 A с высокоскоростным выходом

Ограничение индуктивного напряжения отключения    -0,8 В

Включение цифрового входа    Да

Точность длительности импульса    ±100 ppm ±0,5 мкс при выходе Hig Speed, ±100 ppm ±9 мкс при стандартном выходе

Минимальная длительность импульса    1,5 µs; при выходе High Speed, 10 мкс при стандартном выходе

Выходное напряжение

Вид выходного напряжения    пост. ток

для сигнала "0", макс.    1 V

для сигнала "1", мин.    23,2 V; L+ (-0,8 В)

Выходной ток

для сигнала "1", номинальное значение    2 A; 0,1 A при выходе High Speed, учитывать уменьшение мощности

Задержка на выходе при омической нагрузке

с "0" на "1", тип.    0 µs; при выходе High Speed, 4,5 мкс при стандартном выходе

с "0" на "1", макс.    0,8 µs; при выходе High Speed, 9 мкс при стандартном выходе

с "1" на "0", тип.    0 µs; при выходе High Speed, 4,5 мкс при стандартном выходе

с "1" на "0", макс.    0,8 µs; при выходе High Speed, 9 мкс при стандартном выходе

Суммарный ток выходов

Макс. ток на канал    2 A

Макс. суммарный ток на узел    4 A

Макс. ток на модуль    4 A
